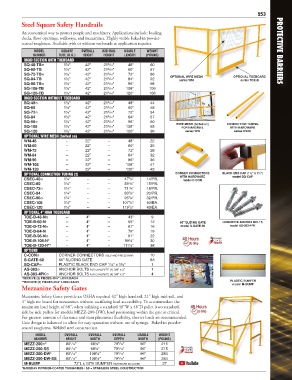

          Steel Square Safety Handrails

          An economical way to protect people and machinery. Applications include: loading
          docks, floor openings, walkways, and mezzanines. Highly visible baked-in powder-
          coated toughness. Available with or without toeboards as application requires.
               MODEL      SQUARE   OVERALL  MID-RAIL  USABLE  WEIGHT                                               PROTECTIVE BARRIERS
               NUMBER    TUBE (O.D.)  HEIGHT  HEIGHT  LENGTH  (POUND)
           RIGID SECTION WITH TOEBOARD
                                              3
           SQ-48-TB�       1½"      42"     21 /16"   48"      60
           SQ-60-TB        1½"      42"     21 /16"   60"      67
                                              3
           SQ-72-TB�       1½"      42"     21 /16"   72"      86      OPTIONAL WIRE MESH        OPTIONAL TOEBOARD
                                              3
           SQ-84-TB        1½"      42"     21 /16"   84"      92          series WM                series TOE-B
                                              3
                                              3
           SQ-96-TB�       1½"      42"     21 /16"   96"      98
           SQ-108-TB       1½"      42"     21 /16"  108"      106
                                              3
           SQ-120-TB       1½"      42"     21 /16"  120"      168
                                              3
           RIGID SECTION WITHOUT TOEBOARD
           SQ-48�          1½"      42"     21 /16"   48"      44
                                              3
           SQ-60           1½"      42"     21 /16"   60"      48
                                              3
                                              3
           SQ-72�          1½"      42"     21 /16"   72"      54
           SQ-84           1½"      42"     21 /16"   84"      57
                                              3
           SQ-96�          1½"      42"     21 /16"   96"      60         WIRE MESH (bolted on)  CONNECTION TUBING
                                              3
           SQ-108          1½"      42"     21 /16"  108"      65           FOR HANDRAIL        WITH HARDWARE
                                              3
           SQ-120          1½"      42"     21 /16"  120"      69             series WM           series CSEC
                                              3
           OPTIONAL WIRE MESH (bolted on)
           WM-48            --      22"      --       48"      22
           WM-60            --      22"      --       60"      25
           WM-72            --      22"      --       72"      28
           WM-84            --      22"      --       84"      32
           WM-96            --      22"      --       96"      36
           WM-108           --      22"      --      108"      41
           WM-120           --      22"      --      120"      43
           OPTIONAL CONNECTION TUBING (†)                                CORNER CONNECTORS   BLACK END CAP (1½" x 1½")
                                                                                                 model SQ-CAP
                                                                           WITH HARDWARE
                                                      7
           CSEC-48�        1¼"       --      --     47 /8"    14/PR.         model C-CON
           CSEC-60         1¼"       --      --     59 /8"    15/PR.
                                                      7
                                                      7
           CSEC-72�        1¼"       --      --     71 /8"    18/PR.
           CSEC-84         1¼"       --      --     83 /8"    20/PR.
                                                      7
                                                      7
           CSEC-96�        1¼"       --      --     95 /8"    32/PR.
           CSEC-108        1¼"       --      --     107 /8"   40/EA.
                                                      7
           CSEC-120        1¼"       --      --     119 /8"   43/EA.
                                                      7
           OPTIONAL 4" HIGH TOEBOARD
           TOE-B-48-N�      --       4"      --       43"       9
           TOE-B-60-N       --       4"      --       55"      12          60" SLIDING GATE  CONCRETE ANCHOR BOLTS
           TOE-B-72-N�      --       4"      --       67"      16           model S-GATE-60     model AS-383-4PK
           TOE-B-84-N       --       4"      --       79"      19
           TOE-B-96-N�      --       4"      --       91"      22
           TOE-B-108-N*     --       4"      --      99½"      30
           TOE-B-120-N**    --       4"      --     111½"      38
           OPTIONS
           C-CON�        CORNER CONNECTORS SOLD AND PRICED/PAIR  10
           S-GATE-60     60" SLIDING GATE                      83
           SQ-CAP�       PLASTIC BLACK END CAP 1½" x 1½"        1
           AS-383�       ANCHOR BOLTS FOR CONCRETE (1) 3/8" x 3"  1
           AS-383-4PK�   ANCHOR BOLTS FOR CONCRETE (4) 3/8" x 3"  4
          *RECEIVE (2) PIECES 49¾" LONG EACH
          **RECEIVE (2) PIECES 55¾" LONG EACH                                                   PLASTIC BUMPER
                                                                                                 model M-BUMP
          Mezzanine Safety Gates
          Mezzanine Safety Gates provide an OSHA required 42" high handrail, 21" high mid-rail, and
          4" high toe board for mezzanines without sacrificing load accessibility. To accommodate the
          maximum load height of 68", when utilizing a standard 48"W x 48"D pallet (two standard,
          side by side pallets for models MEZZ-200-DW), load positioning within the gate is critical.
          For greatest amount of clearance and item placement flexibility, shorter loads are recommended.
          Gate design is balanced to allow for easy operation without use of springs.  Baked-in powder-
          coated toughness. Welded steel construction.
                MODEL       OVERALL   OVERALL   OVERALL   USABLE   WEIGHT
               NUMBER       HEIGHT    WIDTH     DEPTH     WIDTH   (POUND)
           MEZZ-200�*       80 /16"   68½"      79 /16"    56"      215
                                                  5
                              1
           MEZZ-200-SS      80 /16"   68½"      79 /16"    56"      215
                              1
                                                  5
           MEZZ-200-DW*     80 /16"   108½"     79 /16"    96"      284
                                                  5
                              1
           MEZZ-200-DW-SS   80 /16"   108½"     79 /16"    96"      284
                              1
                                                  5
           M-BUMP               72"L x 10"H BUMPER HARDWARE INCLUDED  27
          *BAKED-IN POWDER-COATED TOUGHNESS / SS = STAINLESS STEEL CONSTRUCTION
