Page 17 - Ergonomic Solutions
P. 17

109

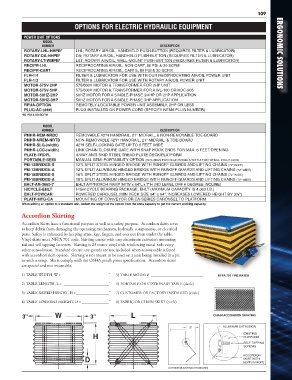

                                OPTIONS FOR ELECTRIC HYDRAULIC EQUIPMENT

           POWER UNIT OPTIONS
                   MODEL
                  NUMBER                                           DESCRIPTION
           ROTARY-LHL-HHPB*     LHL; ROTARY AIR/OIL, HANDHELD PUSH-BUTTON (REQUIRES FILTER & LUBRICATOR)           ERGONOMIC SOLUTIONS
           ROTARY-DA-HHPB*      DA; ROTARY AIR/OIL, HANDHELD PUSH-BUTTON (REQUIRES FILTER & LUBRICATOR)
           ROTARY-LT-WMPB*      L&T; ROTARY AIR/OIL, WALL-MOUNT PUSH-BUTTON (REQUIRES FILTER & LUBRICATOR)
           RECIPR-LHL           RECIPROCATING AIR/OIL, NON-CART, 80 PSI & 20 SCFM
           RECIPR-CART          RECIPROCATING AIR/OIL, CARTS, 80 PSI & 20 SCFM
           FLR-1/4              FILTER & LUBRICATOR FOR USE WITH OUR RECIPROCATING AIR/OIL POWER UNIT
           FLR-1/2              FILTER & LUBRICATOR FOR USE WITH ROTARY AIR/OIL POWER UNIT
           MOTOR-575V-2HP       575/660V MOTOR & TRANSFORMER FOR 2HP UNIT
           MOTOR-575V-5HP       575/600V MOTOR & TRANSFORMER FOR A WL-100 OR HDC-905
           MOTOR-50HZ-2HP       50HZ MOTOR FOR A SINGLE-PHASE 3/4HP OR 2HP APPLICATION
           MOTOR-50HZ-3HP       50HZ MOTOR FOR A SINGLE-PHASE 3HP APPLICATION
           RPUA-OPTION          REMOTELY-LOCATABLE POWER UNIT ASSEMBLY, 2HP OR LESS
           PLUG-AC-(###)        PLUG INSTALLED ON POWER CORD (SPECIFY NEMA PLUG NUMBER)
          *80 PSI & 80 SCFM

                   MODEL
                  NUMBER                                           DESCRIPTION
           PMHR-REM-NRBC        REMOVABLE 42"H HANDRAIL, 21" MIDRAIL, & NON-REMOVABLE TOE-BOARD
           PMHR-NREM-NRTB       NON-REMOVABLE 42"H HANDRAIL, 21" MIDRAIL, & TOE-BOARD
           PMHR-SLG-(width)     42"H SELF-LOCKING GATE UP TO 6 FEET WIDE
           PMHR-LCG-(width)     LINK CHAIN CLOSURE GATE WITH SNAP HOOK ENDS FOR MAX. 6 FEET OPENING
           PLATE-TRDPL          4-WAY ANTI-SKID STEEL TREAD PLATE DECK/PLATFORM
           PORTABLE-SEMI        MANUAL SEMI-PORTABILITY OPTION (INCLUDES TWO RIGID WHEELS WITH A TWO WHEEL DOLLY JACK)
           PM-12BRIDGE-S        12"L SPLIT STEEL HINGED BRIDGE WITH RUNOFF GUARDS AND LIFTING CHAINS (72" WIDE)
           PM-12BRIDGE-A        12"L SPLIT ALUMINUM HINGED BRIDGE WITH RUNOFF GUARDS AND LIFTING CHAINS (72" WIDE)
           PM-18BRIDGE-S        18"L SPLIT STEEL HINGED BRIDGE WITH RUNOFF GUARDS AND LIFTING CHAINS (72" WIDE)
           PM-18BRIDGE-A        18"L SPLIT ALUMINUM HINGED BRIDGE WITH RUNOFF GUARDS AND LIFTING CHAINS (72" WIDE)
           EHLT-AR-3665-7       EHLT APPROACH RAMP 36"W x 64"L x 7"H (NO LEVEL OFF 6 DEGREE INCLINE)
           HICYCLE-EHLT         HIGH CYCLE BEARING PACKAGE, EHLT (MAXIMUM CAPACITY IS 4,000 LB.)
           EHLT-POWCAR          POWERED CAROUSEL (MIN DECK SIZE 54" x 54", INCREASES LOWERED HEIGHT BY 3½")
           PLATF-MTG-CA         MOUNTING OF CONVEYOR OR CA-SERIES CAROUSEL TO PLATFORM
          When adding an option to a standard unit, deduct the weight of the option from the units capacity to get the current working capacity.
          Accordion Skirting

          Accordion Skirts have a functional purpose as well as a safety purpose.  Accordion skirts serve
          to keep debris from damaging the operating mechanism, hydraulic components, or electrical
          parts. Safety is enhanced by keeping arms, legs, fingers, and toes out from under the table.
          Vinyl skirts meet NFPA 701 code. Skirting comes with easy aluminum extrusion mounting
          rail and self tapping fasteners.  Skirting is 23 ounce vinyl with reinforcing metal rods every
          other convolution.  Standard electric toe-guards are not included when scissor table is fitted
          with accordion skirt option.  Skirting is not meant to be used on a unit being installed in a pit
          or with a ramp.  Skirts comply with the OSHA pinch point specifications.  Accordion skirts
          are special and not returnable.
          1) TABLE WIDTH, W =  ________________________"  5) TABLE MODEL#  ___________________________  NFPA 701 FIRE RATED
          2) TABLE LENGTH, L =   _______________________"  6) PORTABLE OR STATIONARY TABLE (circle)

          3) TABLE RAISED HEIGHT, H = _________________"  7) CUSTOMER OR FACTORY INSTALLED (circle)
          4) TABLE LOWERED HEIGHT, D = ______________"  8) FABRIC OR CHAIN SKIRT (circle)


          3"            W             3"               L                                 CHAIN ACCORDION SKIRTING

                                                                               3"            ALUMINUM EXTRUSION
                                       H                                                              EXISTING
                                                                                                      PLATFORM
                                                                                                      SELF-TAPPING
                                                                                                      SCREWS
                                                                                                     ACCORDION
                                    D                                                                SKIRT WITH
                                                                                                     SEWN IN ROPE
                                                                      OUTSIDE MOUNTING (STANDARD)
   12   13   14   15   16   17   18   19   20   21   22
